계산수식 관리(Calculation Rule Manage)
Glue Master에서의 계산 수식이란 표준항목을 입력으로 하는 다항식을 말한다.
전사시스템의 단순한 계산수식에서 복잡한 수식을 표준화하여 시스템에 등록 관리하고
각 응용프로그램에서 해당 기능을 호출하여 계산수식 프로그램 제작시 재활용이 가능하도록
함으로서 전사차원의 계산수식을 통합관리 할 수 있다.
기능 : 계산수식을 정의하고 통합 관리 한다.
메뉴 위치 : Home > 마스터 업무 > 계산수식 관리

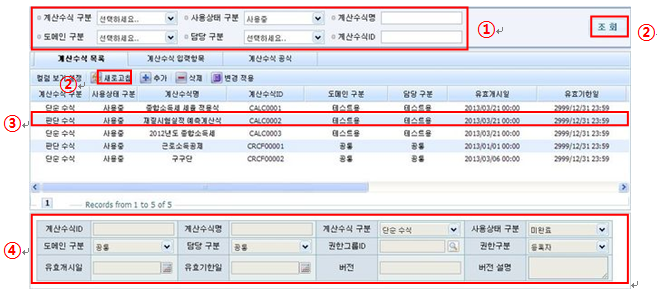

계산수식 조회
ㆍ①검색조건의 [계산수식 구분], [사용상태 구분], [도메인구분], [담당구분]을 선택하거나, 검색 할 [계산수식명],
[계산수식ID]를 입력 후 ②새로고침 버튼을 클릭한다. ㆍ계산수식 목록에서 ③계산수식을 선택하면 아래창에 해당 계산수식의 ④상세정보가 표시된다.
ㆍ[계산수식 구분]은 공통코드 메뉴에서 코드이름 ‘CALCULATION_TYPE’의 상세코드에서 확인 및 수정 할 수 있다.
ㆍ[사용상태 구분]은 공통코드 메뉴에서 코드이름 ‘USE_TYPE’의 상세코드에서 확인 및 수정 할 수 있다.
ㆍ[도메인구분]은 공통코드 메뉴에서 코드이름 ‘DOMAIN_TYPE의 상세코드에서 확인 및 수정 할 수 있다.
ㆍ[담당구분]은 공통코드 메뉴에서 코드이름 ‘OWNER_TYPE’의 상세코드에서 확인 및 수정 할 수 있다.
계산수식 입력항목 조회

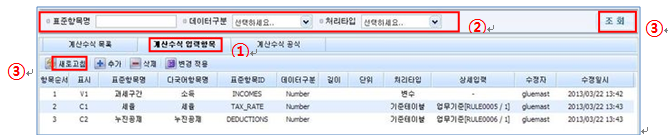

ㆍ[계산수식 목록]탭에서 계산수식을 선택하고 ①[계산수식 입력항목]탭을 클릭한다.
ㆍ②검색조건의 [데이터 구분], [처리타입]을 선택하거나, 검색 할 [표준항목명]을 입력 후 ③새로고침 버튼을 클릭한다.
ㆍ[계산수식 목록]탭에서 계산수식을 선택하지 않고 ①[계산수식 입력항목]탭을 클릭 할 경우 경고메시지가 나타난다.
계산수식 공식 조회

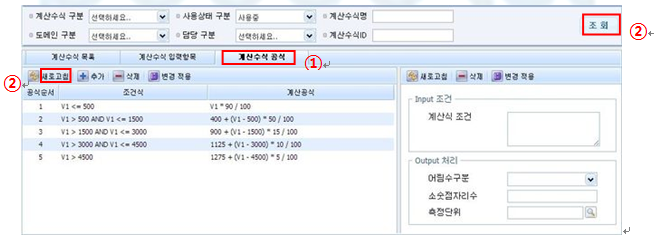

ㆍ[계산수식 목록]탭에서 계산수식을 선택하고 ①[계산수식 공식]탭을 클릭하고 ②새로고침 버튼을 클릭한다.
ㆍ[계산수식 목록]탭에서 계산수식을 선택하지 않고 ①[계산수식 공식]탭을 클릭 할 경우 경고메시지가 나타난다.
계산수식 추가

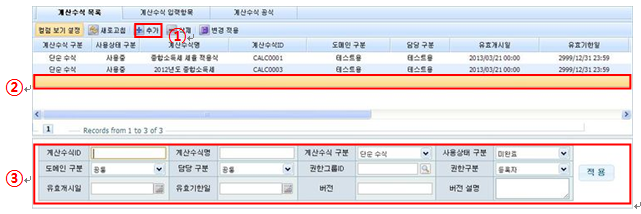

ㆍ①추가버튼을 클릭하면 ②빈줄이 생성되고 ③[계산수식 상세정보]창에서 상세정보를 입력한다.

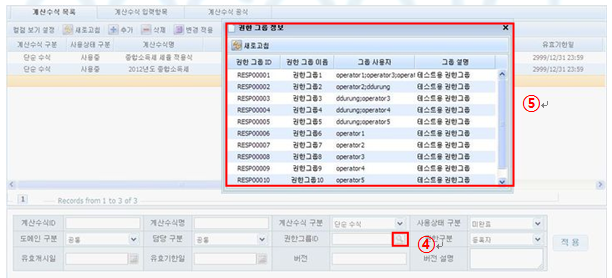

ㆍ[권한그룹ID]항목의 ④돋보기모양 버튼을 클릭하여 ⑤[권한 그룹 정보]창에서 권한그룹을 선택한다.

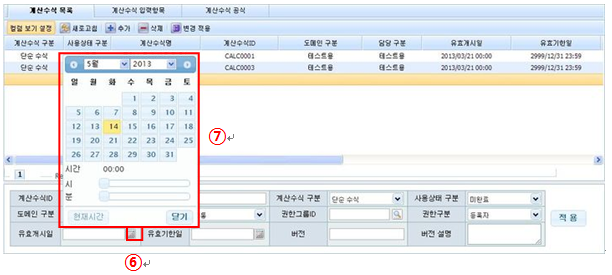

ㆍ[유효개시일], [유효기한일]항목의 ⑥달력모양 버튼을 클릭하여 ⑦일자를선택한다.

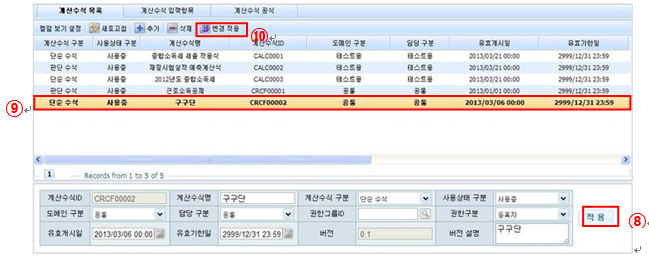

ㆍ[계산수식 상세정보]창에 입력한 후 ⑧적용 버튼을 클릭하면 목록에 작성한 계산수식 정보가 ⑨Bold체로 표시되고
⑩변경 적용 버튼을 클릭하면 계산수식 정보가 저장된다.
ㆍ[계산수식 상세정보]창에 입력한 후 ⑧적용 버튼을 클릭하면 목록에 작성한 계산수식 정보가 ⑨Bold체로 표시되고
⑩변경 적용 버튼을 클릭하면 계산수식 정보가 저장된다.

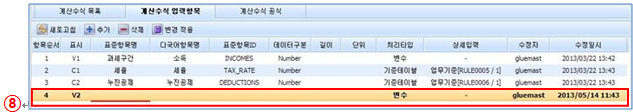

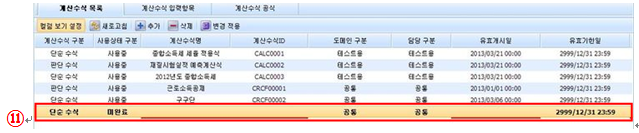

ㆍ필수입력 항목을 작성하지 않은 경우 경고메시지가 나타나고 ⑪생성된 빈줄에 빨간색으로 표시된다.
계산수식 입력항목 추가

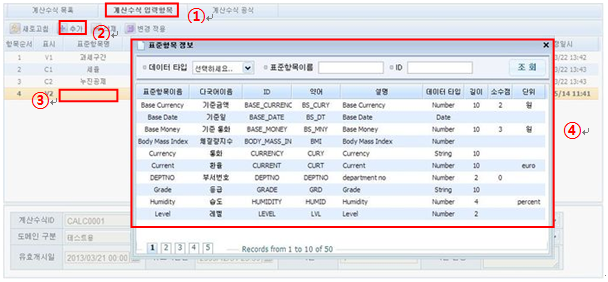

ㆍ[계산수식 목록]탭에서 계산수식을 선택하고 ①[계산수식 입력항목]탭을 클릭한다.
ㆍ②추가 버튼을 클릭하면 빈줄이 생성되고 ③[표준항목명]을 더블클릭하면 ④[표준항목 정보]창이 나타나고 [표준항목]을 더블클릭하여 선택한다.

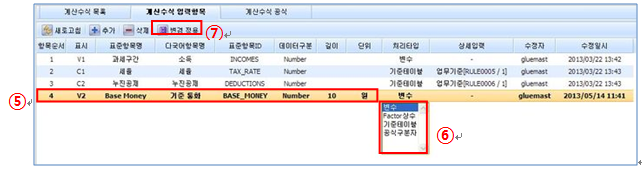

| 그림 : 계산수식 입력항목 추가 처리타입 선택 화면 |
ㆍ선택한 [표준항목]의 ⑤값들이 자동으로 입력된다.
ㆍ⑥[처리타입]을 선택하고 ⑦변경 적용 버튼을 클릭하면 계산수식 입력항목이 추가 된다.
ㆍ필수입력 항목을 작성하지 않은 경우 경고메시지가 나타나고 ⑪생성된 빈줄에 빨간색으로 표시된다.
계산수식 입력항목 추가 Factor상수
ㆍ①[처리타입]을 ‘Factor상수’로 선택하고 ②변경 적용 버튼을 클릭한다.

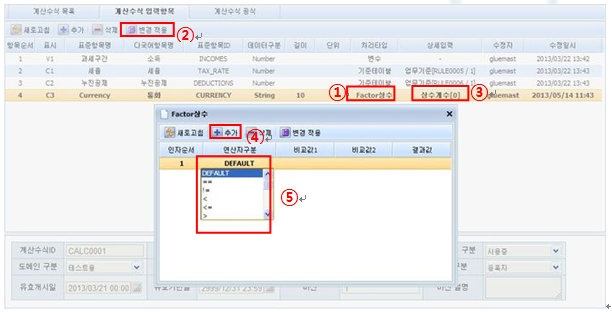

| 그림 : 계산수식 입력항목 추가 Factor상수 입력 화면 |
ㆍ③[상세입력]항목을 더블클릭하면 [Factor 상수]창이 나타나고 ④추가 버튼을 클릭하여 빈줄이 생성되면 ⑤연산자구분을 선택한다.

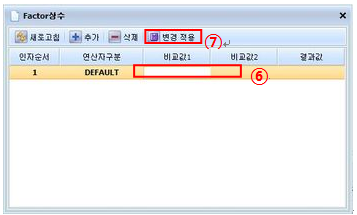

| 그림 : 계산수식 입력항목 추가 Factor상수 저장 화면 |
ㆍ⑥[비교값1], [비교값2], [결과값]을 입력하고 ⑦변경 적용 버튼을 클릭하면 [처리타입]이 ‘Factor상수’인 계산수식 입력항목이 저장된다.
| 그림 : 계산수식 입력항목 추가 Factor상수 경고메시지 |
ㆍ②변경 적용 버튼을 클릭하지 않고 ③[상세입력]을 더블클릭 할 경우 경고메시지가 나타난다.
계산수식 입력항목 추가 기준테이블
| 그림 : 계산수식 입력항목 추가 기준테이블 화면 |
| 그림 : 계산수식 입력항목 추가 기준테이블 선택 화면 |

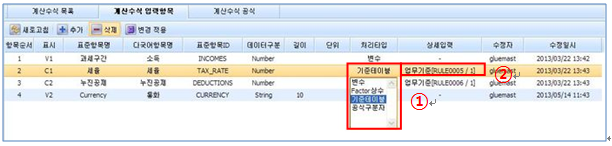

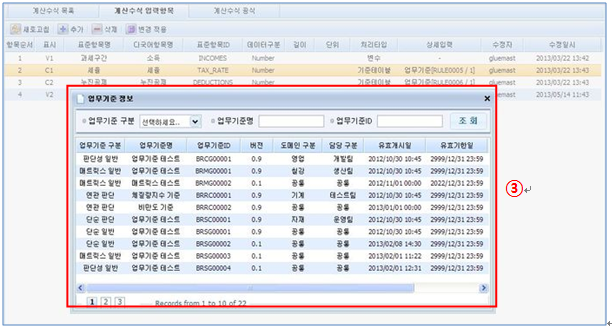

ㆍ①[처리타입]을 ‘기준테이블’로 선택하고 ②[상세입력]항목을 더블클릭하면 ③[업무기준 정보]창이 나타난다.
| 그림 : 계산수식 입력항목 추가 기준테이블 선택 화면 |
ㆍ③[업무기준 정보]창의 업무기준을 더블클릭하여 선택하면 ④[상세입력]항목에 해당 업무기준 정보가 입력되고
⑤변경 적용 버튼을 클릭하면 [처리타입]이 ‘기준테이블’인 계산수식 입력항목 이 저장된다.
계산수식 공식 추가

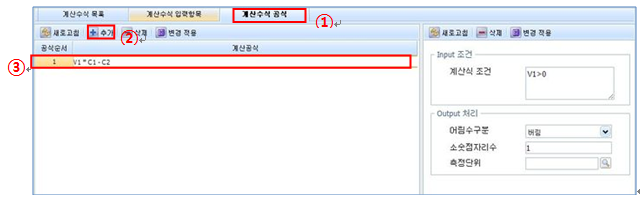

ㆍ[계산수식 목록]탭에서 계산수식을 선택하고 ①[계산수식 공식]탭을 클릭한다.
ㆍ[계산수식 구분]이 ‘단순 수식’일 경우 ②추가 버튼을 클릭하여 빈줄이 생성되면 ③[계산공식]을 입력한다.
ㆍ[계산수식 구분]이 ‘단순 수식’일 경우 ③[계산공식]은 하나만 입력 할 수 있다.
ㆍ[계산수식 구분]이 ‘판단 수식’일 경우 ②추가 버튼을 클릭하여 빈줄이 생성되면 ③[조건식], [계산공식]을 입력한다.
ㆍ[계산수식 구분]이 ‘판단 수식’일 경우 ③[조건식], [계산공식]은 여러개를 입력 할 수 있다.

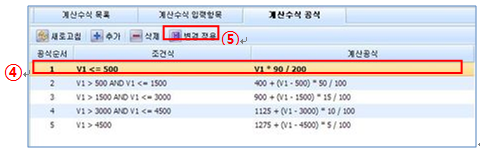

ㆍ④[조건식], [계산공식]을 입력한 후 ⑤변경 적용 버튼을 클릭하면 계산수식 공식이 저장된다.
Input조건, Output처리 추가

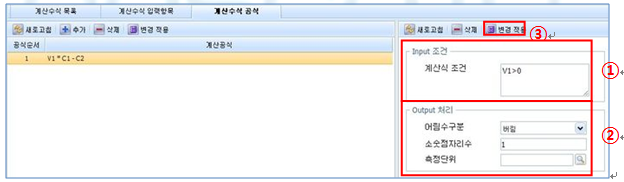

| 그림 : Input조건, Output처리 추가 화면 |
ㆍ[계산수식 공식]탭에서 ①[Input조건], ②[Output조건]의 항목을 입력 및 선택 후 ③변경 적용 버튼을 클릭하면 정보가 저장된다.

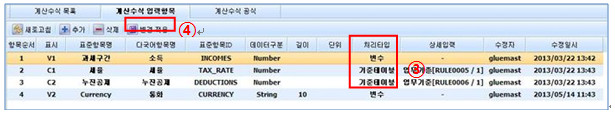

계산수식 수정

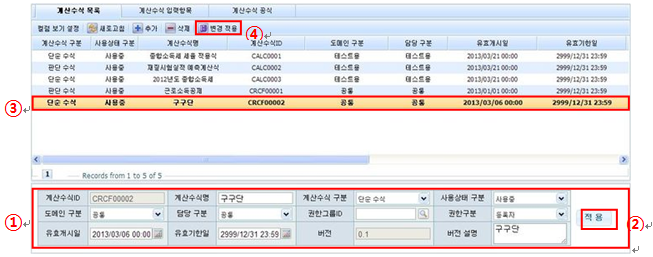

ㆍ선택한 계산수식의 ①[계산수식 상세정보]창에서 상세정보를 수정하고 ②적용 버튼을 클릭하면 수정한 계산수식 정보가
③Bold체로 표시되고 ④변경 적용 버튼을 클릭하면 계산수식 정보가 저장된다.
계산수식 입력항목 수정
ㆍ[계산수식 입력항목]탭에서 수정 할 항목의 ①[표준항목명]을 더블클릭하여 ②[표준항목 정보]창이 나타나면
[표준항목]을 더블클릭하여 선택한다.

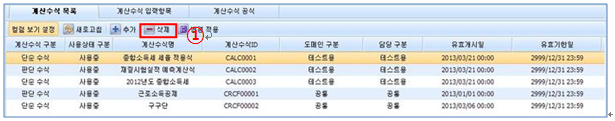

계산수식 삭제
ㆍ[계산수식 목록]탭에서 삭제 할 계산수식을 선택 후 ①삭제 버튼을 클릭하면 경고메시지가 나타나고 ②[확인] 버튼을
클릭하면 계산수식이 삭제된다.
계산수식 입력항목 삭제

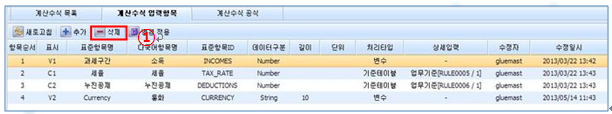

ㆍ[계산수식 입력항목]탭에서 삭제 할 계산수식 입력항목을 선택 후 ①삭제 버튼을 클릭하면 경고메시지가 나타나고
②[확인] 버튼을 클릭하면 계산수식 입력항목이 삭제된다.
계산수식 공식 삭제
ㆍ[계산수식 공식]탭에서 삭제 할 계산수식 공식을 선택 후 ①삭제 버튼을 클릭하면 해당 계산수식 공식에 ②취소선이 표시되고
③변경 적용 버튼을 클릭하면 계산수식 공식 정보가 삭제된다.
Input조건, Output처리 삭제
ㆍ[계산수식 공식]탭에서 삭제 할 계산수식 공식을 선택 후 ①삭제 버튼을 클릭하면 해당 계산수식 공식에 ②취소선이 표시되고
③변경 적용 버튼을 클릭하면 계산수식 공식 정보가 삭제된다.

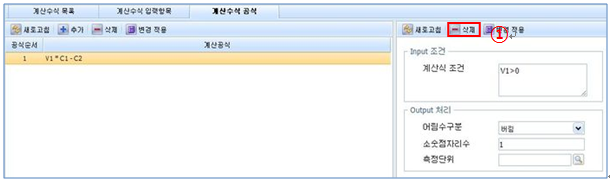

| 그림 : Input조건, Output처리 삭제 화면 |
ㆍ[계산수식 공식]탭을 선택 후 ①삭제 버튼을 클릭하면 해당 계산수식의 [Input조건], [Output처리]가 정보가 삭제된다.
삭제는 [변경적용] 버튼을 누르지 않아도 적용된다.
