PoscoTransformLayout 은 파싱된 Glue Message의 파생항목 생성을 위한 MessageLayoutManager입니다. PoscoTransformLayout 에서 제공하는 메소드는 Java Doc을 참고합니다. GlueAPI
또한, Glue Message 파싱에 관련된 문서는 해당 링크를 참조합니다. Layout Manager
| 그림 : 파생항목 처리를 위한 Custom Activity 생성 |

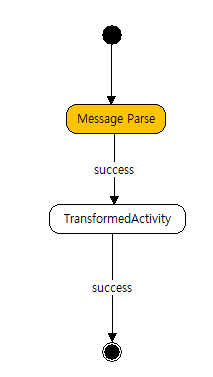

해당 Activity Diagram은 파생항목 생성을 위한 Transformed Custom Activity를 Glue Message Parse 컴포넌트에 연결한 부분.
※ 참고 : Application Context 내용
<bean id="attManager" class="com.posco.reuse.transformed.AttributeXmlManagerImpl">
<property name="cacheManager" ref="cacheManager"/>
</bean>
해당 xsd 파일을 이용하여 xml file을 생성하고, xml 파일 명명은 (tc id)-trs.xml 로 한다.
ex) tc id가 MSGFW001인 경우, MSGFW001-trs.xml
기존 cache 속성 아래에 다음항목을 추가한다.
<cache name="_transform-definition-region" maxElementsInMemory="500" eternal="true"></cache>
파생항목 xml 파일의 속성 예시는 다음과 같다.
<transformed data_type="파생항목 데이터 타입" target_att_nm="파생항목 키 값">
<reference StartIndex="자를 메시지 첫 인덱스" EndIndex="자를 메시지의 마지막 인덱스" SourceObjAttr="기존 parsed 메시지 id" SourceObjAttrConstantV="상수 정의시 가져올 값" SourceObjTp="기존 parsed 메시지 타입" />
</transformed>
※ 각 transformed 에는 reference 하위 엘리멘트가 최소 1개 이상 와야한다. 여러 개의 reference 엘리먼트가 오는경우, 이를 붙이는 형식으로 파생항목이 생성이 된다.
파생항목 생성을 위한 xml 파일의 속성을 테스트 하기 위해서, Message를 먼저 Message Parse를 이용해 파싱한다. Glue Message Parse 컴포넌트를 거친 parsed message는 다음과 같은 형식이다.
| 그림 : Message Parse를 통해 파싱된 메시지 |
tc-id가 MSGFW001인 MSGFW001-trs.xml 파일의 속성을 다음과 같이 설정

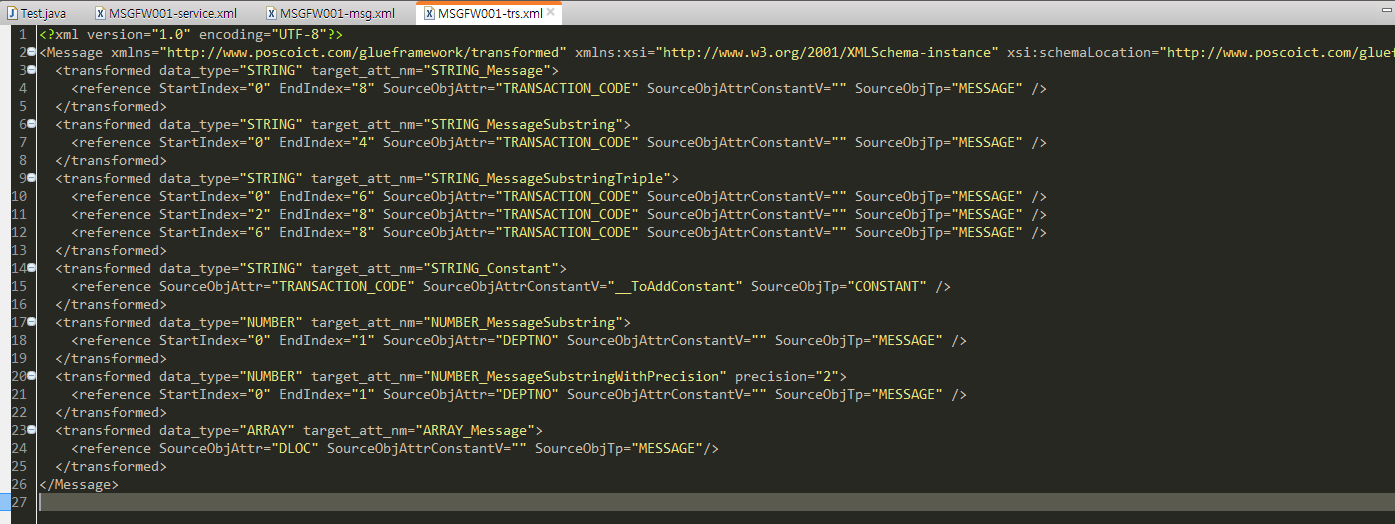

| 그림 : MSGFW001-trs.xml 파일 속성 |
파생항목을 생성한 결과는 다음과 같다.

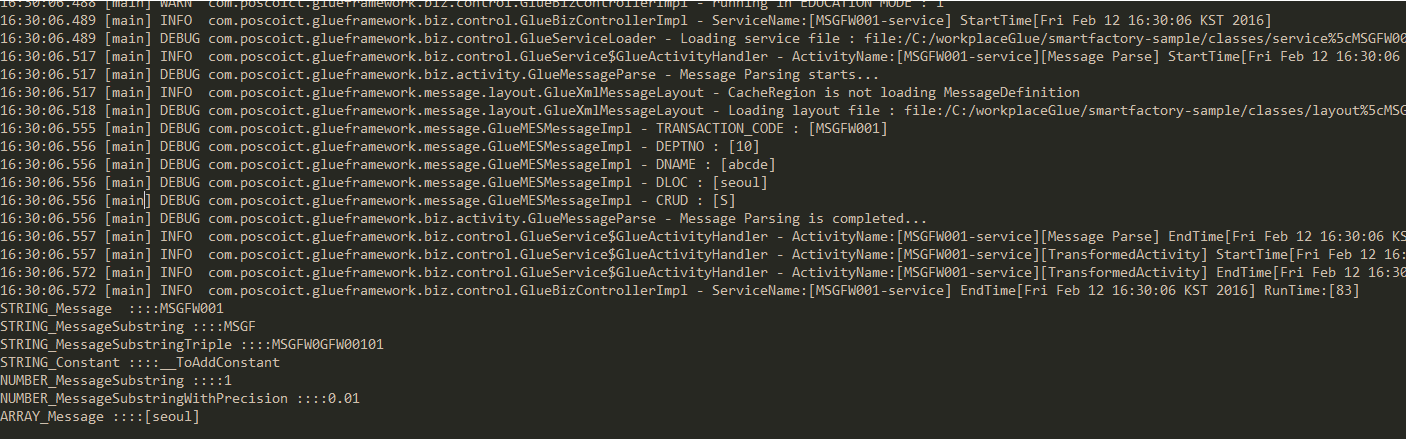

| 그림 : 파생항목 생성 결과 |
