설치 가이드

  ■ SqlDeveloper , Toad 등의 tool을 이용하여 script 파일 안의 내용을 직접 복사하여 실행하는 것을 권장한다

  ■ OS나 DB의 설정의 차이에 의해 DB setup 후 입력한 다국어가 바르게 표시되지 않을 수 있다.

  ■ Linux/Unix 계열에서 실행할 경우 script file의 EOL을 UNIX형으로 변환해야 한다.

2. DB Setup(Oracle script)

DDL,DML Script 를 이용한 DB 구성

  ■ DB 정보 :  Database 10g Enterprise Edition Release 10.2.0.1.0

  ■ Script file 이름 : GlueMaster_Oracle.sql

  ■ Data Script file 이름 : GlueMaster_Data.sql

  ■ 테이블 스페이스 : ts_gluemaster 사용권장 (변경가능)

  ■ 사용자 계정 : gluemast

사용자 생성 및 권한 부여

  ■ sqlplus / as sysdba

  ■ create user gluemast identified by gluemast default tablespace ts_gluemaster quota unlimited on ts_gluemaster;

  ■ grant create table, create view, create session, create sequence, connect, resource to gluemast;

  ■ exit

실행명령어 : 콘솔에서 sqlplus 실행 후 script file 실행

  ■ sqlplus gluemast/gluemast@orcl

  ■ @GlueMaster_Oracle.sql

  ■ @GlueMaster_Data.sql

  ■ exit

기타

사용자 삭제

  ■ drop user gluemast cascade;

  ■ exit

Dump 파일 이용 방법

  1. Dump 파일 생성 Export : 테이블스페이스(users)
        exp system/manager owner=gluemast file=GlueMaster.dmp statistics=none

  2. Dump 파일을 이용한 Import :콘솔에서 Admin 계정으로 실행
        imp userid=system/manager file=GlueMaster.dmp fromuser=gluemast touser=gluemast

3. DB Setup(DB2 script)

DDL,DML Script 를 이용한 DB 구성 : CLP보다는 DB GUI나 tool 사용을 권장.

  ■ DB 정보 : IBM DB2 Universal

  ■ Script file 이름 : GlueMaster_DB2.sql

  ■ Data Script file 이름 : GlueMaster_Data.sql

사용자 생성 및 권한 부여

  ■ OS별로 gluemast user를 생성한다. (OS user = DB user)

  ■ 사용하고자 하는 TABLESPACE 와 DATABASE 에 권한을 부여한다.(DB2 site 참조)

  ■ > db2 "create tablespace ts_gmaster managed by system using ('(디렉토리명)')"

  ■ > db2 "create db GMASTER using CODESET UTF-8 TERRITORY KR"

  ■ > db2 "activate db GMASTER "

  ■ > db2 "GRANT USE OF TABLESPACE GMASTER  TO USER gluemast"

실행명령어 : 콘솔에서 sqlplus 실행 후 script file 실행

  ■ > db2 Connect to GMASTER  user gluemast using gluemast

  ■ > db2 -vf GlueMaster_DB2.sql -t

  ■ > db2 -vf GlueMaster_Data.sql -t

주의 : Linux/Unix 계열에서 실행할 경우 script file의 EOL을 UNIX형으로 변환해야 함.

기타

사용자 삭제

  ■ drop user gluemast cascade;

  ■ exit

Dump 파일 이용 방법

  1. Dump 파일 생성 Export : 테이블스페이스(USERS)
        exp system/manager owner=gluemast file=GlueMaster.dmp statistics=none

  2. Dump 파일을 이용한 Import :콘솔에서 Admin 계정으로 실행
        imp userid=system/manager file=GlueMaster.dmp fromuser=gluemast touser=gluemast

4. WAS Setup (Tomcat)

Tomcat 설치

Tomcat

  ■ http://tomcat.apache.org

  ■ Download >> Core >> apache-tomcat-7.0.x.zip

  ※ GlueMaster ver.1.3.4 부터 Java는 1.6 이상이어야 하므로 Tomcat 7.0 이상을 설치한다.

주요 경로

  ■ WAS_INSTALL_ROOT : D:\apache-tomcat-7.0.x

  ■ Binaries         : WAS_INSTALL_ROOT\bin

  ■ Configurations   : WAS_INSTALL_ROOT\conf

  ■ Web Application deploy root : WAS_INSTALL_ROOT\webapps

옵션 추가

catalina.bat 수정 (JAVA 옵션)

WAS_INSTALL_ROOT \bin

  ■ 추가 옵션
      - 메모리 사이즈 조정 옵션 추가
      - CONFIG_PATH : GlueMaster.properties 파일 위치 지정 옵션 추가

       set JAVA_OPTS=%JAVA_OPTS%
        -server -Xms512m -Xmx1024m
        -DCONFIG_PATH=“WAS_INSTALL_ROOT /gluemaster"

  ※ 한 줄로 표현되며, 리눅스(유닉스) 등은 set 대신에 export를 사용하므로
      tomcat site 참고 한다.

server.xml 수정 (encoding set 옵션)

    <Connector port=“xxx" protocol=“xxx"
               connectionTimeout=“xxx"
               redirectPort=“xxx"  URIEncoding="UTF-8"/>

기타 (리눅스일경우)

    Catalina.sh 파일에서 JAVA 옵션을 추가한다.
    export JAVA_OPTS="$JAVA_OPTS -DCONFIG_PATH=\"/apache-tomcat-7.0.12\""

    How do I set system properties at startup?
    Set JAVA_OPTS to be something BEFORE calling startup.bat or before calling catalina.bat.
        (or you can edit those files, but it isn't advised)
    Example (windows): SET JAVA_OPTS='-DpropName=propValue'
    Example (UNIX): export JAVA_OPTS='-DpropName=propValue'

JNDI 설정

context.xml, server.xml 수정

WAS_INSTALL_ROOT\conf

  ■ server.xml에 Resource 추가

  ■ context.xml 에 ResourceLink 추가

  ※ GlueMaster.properties 참고.

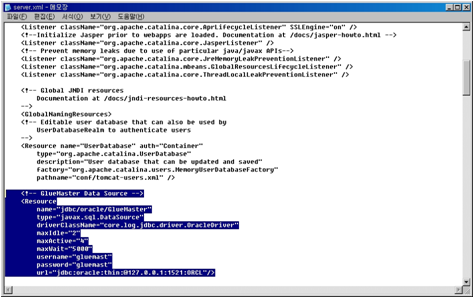

그림 : server.xml에 Resource 추가

    <Resource
        name="jdbc/oracle/GlueMaster"
        type="javax.sql.DataSource"
        driverClassName="oracle.jdbc.driver.OracleDriver"
        maxIdle="2"
        maxActive="4"
        maxWait="5000"
        username="gluemast"
        password="gluemast"
        url="jdbc:oracle:thin:@127.0.0.1:1521:ORCL"
    />

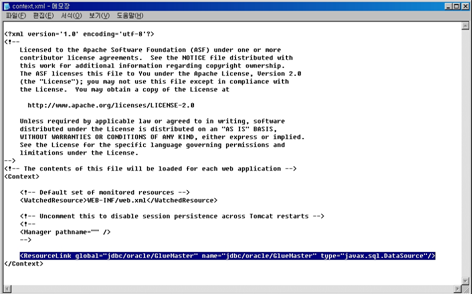

그림 : context.xml 에 ResourceLink 추가

    <ResourceLink
        global="jdbc/oracle/GlueMaster"
        name="jdbc/oracle/GlueMaster"
        type="javax.sql.DataSource"
    />

Web Application Copy

GlueMaster.war 추가

WAS_INSTALL_ROOT\webapps

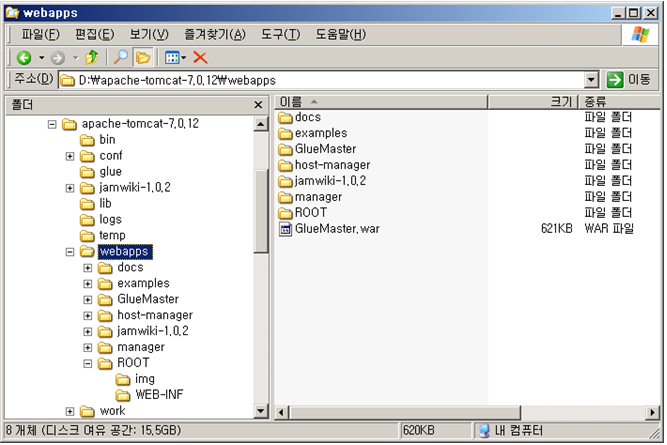

그림 : Web Application Copy

5. WAS Setup (WebLogic)

WebLogic 설치

  ■ WebLogic 버전 : WebLogic Server 10.3.5.0

  ■ JVM : java version "1.6.0_24"

  ■ 주요 경로
      - WAS_INSTALL_ROOT : D:\Oracle\Middleware\user_projects\domains
      - WAS_INSTALL_ROOT\base_domain\bin
      - WAS_INSTALL_ROOT\gluemaster
      - WAS_INSTALL_ROOT\APP
      - WAS_INSTALL_ROOT\APP\ROOT

옵션 추가

setDomainEnv.cmd 수정 (JAVA 옵션)

WAS_INSTALL_ROOT\base_domain\bin

  ■ 추가 옵션
      - 메모리 사이즈 조정 옵션 추가
      - CONFIG_PATH : GlueMaster.properties 파일 위치 지정 옵션 추가

       set JAVA_OPTIONS=%JAVA_OPTIONS%
          -DCONFIG_PATH="D:/Oracle/Middleware/user_projects/domains/gluemaster"

  ※ 한 줄로 표현되며, oracle weblogic admin guide를 참고한다.

weblogic.xml 수정 (encoding 옵션)

    <wls:charset-params>
        <wls:input-charset>
            <wls:resource-path>xxx</wls:resource-path>
            <wls:java-charset-name>UTF-8</wls:java-charset-name>
        </wls:input-charset>
    </wls:charset-params>

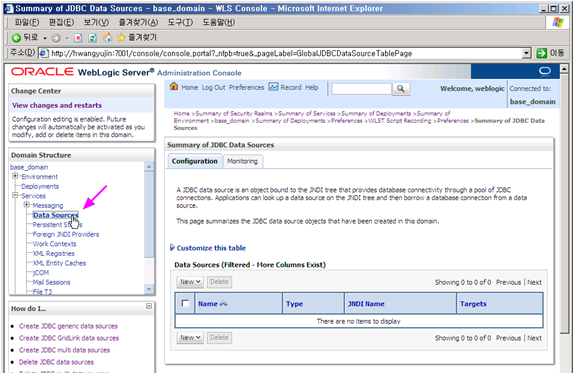

JNDI 설정

WebLogic Console 이용

http:\hostname:port\console

■ JNDI 등록 : jdbc/oracle/GlueMaster

그림 : JNDI 설정

Web Application Deploy

WebLogic Console 이용

http:\hostname:port\console

    ■ Web Resource Appliction (ROOT)

    ■ GlueMaster Web Application (GlueMaster.war)

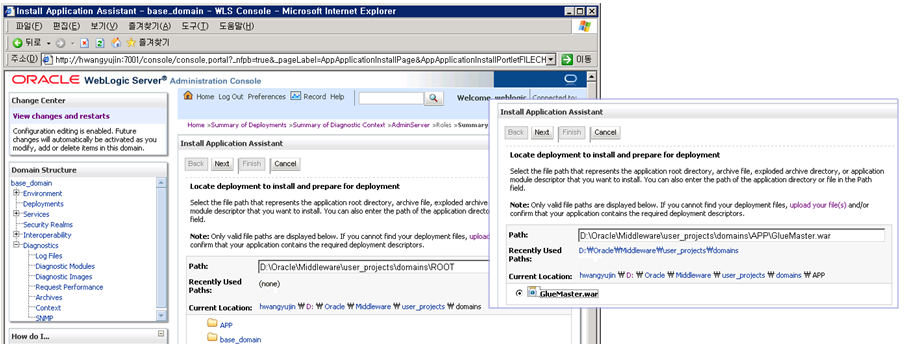

그림 : Web Application Deploy

6. WAS Setup (WebSphere)

WebSphere 설치

  ■ WebSphere 버전 : IBM WebSphere Application Server 7.0.0.21

  ■ JVM : java version "1.6.0_24"

  ■ 주요 경로
      - Product Directory :/opt/IBM/WebSphere/AppServer
      - DTD Directory     :/opt/IBM/WebSphere/AppServer/properties/version/dtd
      - Log Directory     :/opt/IBM/WebSphere/AppServer/logs

Property 설정

WebSphere Admin console 이용

■ https://hostname:port/ibm/console/logon.jsp

JAVA 옵션

 -DCONFIG_PATH= /opt/IBM/WebSphere/AppServer/gluemaster

Encoding set 옵션

   - file.encoding : UTF-8

   - client.encoding.override : UTF-8

JNDI 설정

■ 설정 경로

  - Resources -> JDBC -> Data Sources -> DB2 Universal Driver Datasource

  - DataSource가 없을 경우 추가한다.
    Jdbc/GlueMaster 로 설정.

Web Application Deploy

WebSphere Console 이용

  ■ GlueMaster Web Application (GlueMaster.war)

  ■ Deploy 실행 경로 : Applications -> Application Types -> WebSphere enterprise applications -> Install

  ■ Fast Path로 선택하여 deploy.

  ■ Context Root 입력 : GlueMaster

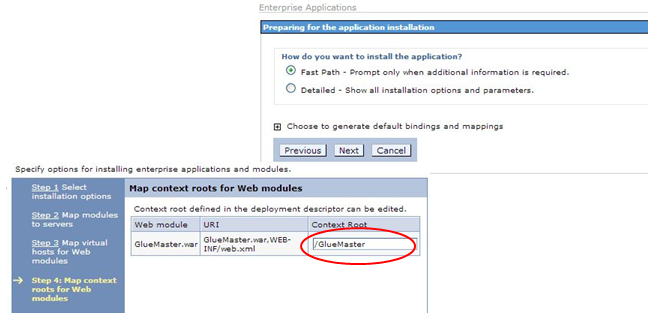

그림 : Web Application Deploy

7. WAS Setup (공통)

property 파일 추가

■ GlueMaster.properties 추가
경로 : WAS_INSTALL_ROOT/gluemaster
(※ JAVA옵션 [CONFIG_PATH]에 파일 경로에 지정한 경로와 동일 해야 함.)

■ glue.properties 추가 (빈 파일 생성하기)

※ 각 property의 자세한 설명은 별첨 참고.

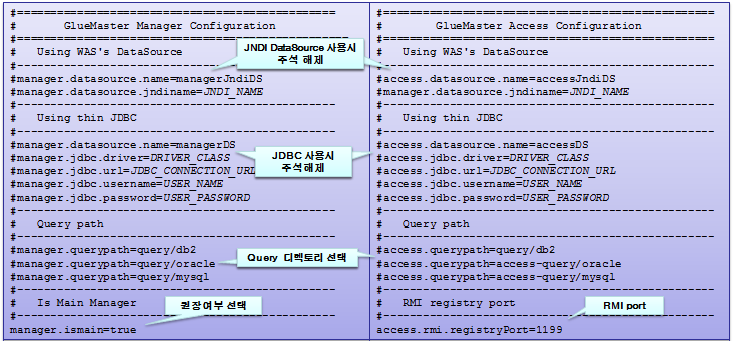

그림 : property의 추가

property 파일 설정 예 1

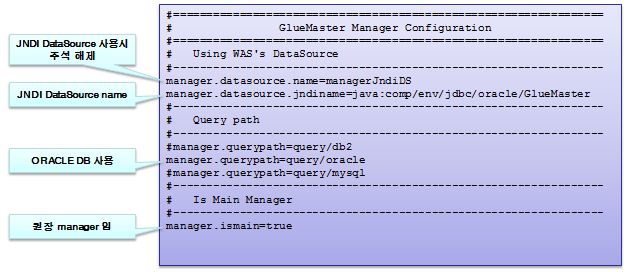

그림 : property 파일 설정 예 1

property 파일 설정 예2

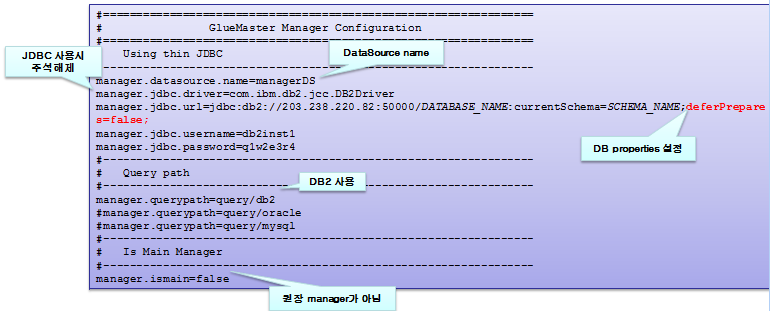

그림 : property 파일 설정 예2

8. Library 설치

Glue Master WAR에 포함되지 않는 library 파일 설치

WAS에서 지정한 classpath 경로에 아래 파일을 배치 한다.

■ jxl-2.6.12.jar : Excel export, import 사용
(http://jexcelapi.sourceforge.net/)

■ servlet-api.jar (optional) : servlet 호출 시 사용
(WAS에 기본 설치되어 있으나 없는 제품의 경우 타 WAS 참조.)

■ JDBC driver (ojdbc, db2jcc_xxx.jar 등 ) : DB 연결 시 사용
(DB vendor 에서 제공받음 )

9. 별첨(accompanying)

제공 파일

■ DB별 schema 생성 script : GlueMaster_XXX.sql

■ 초기 데이터 script : GlueMaster_Data.sql

■ Glue Master 실행 파일 : GlueMaster.war (v2.0.0)

■ Glue Master 환경 파일 : GlueMaster.properties

GlueMaster.properties

기본 properties

Property	설명	Value 또는 사용 예
manager/access.querypath	Query File Path 정보 설정	DB에 따라 ORACLE : query/oracle DB2 : query/db2 mySQL : query/mysql
access.rmi.registryPort	Access RMI Port 설정	1099
manager.ismain	원장 여부	true-원장, false-원장 아님
manager.ismasterhistory	마스터 이력 여부	true-이력 사용함 false-이력 사용 안함(Default)

JNDI를 사용시 관련 properties

Property	설명	Value 또는 사용 예
manager.datasource.name	Manager Data Source Name	managerJndiDS(수정불가)
access.datasource.name	Access Data Source Name	accessJndiDS(수정불가)
manager/access .datasource.jndiname	Manager/access Data Source JNDI name	WAS에 설정된 JNDI name. false-이력 사용 안함(Default)\| 예) java:comp/env/jdbc/oracle/ GlueMaster jdbc/gluemasterDs Tomcat의 경우 JNDI 사용시 [java:comp/env/]가 추가됨.

JDBC driver 사용시 관련 properties

Property	설명	Value 또는 사용 예
manager.datasource.name	Manager Data Source Name	managerDS(수정불가)
access.datasource.name	Manager Data Source Name	accessDS(수정불가)
manager/access.jdbc.driver .datasource.jndiname	DB별 JDBC Driver class 명	oracle.jdbc.driver. OracleDriver, com.mysql.jdbc.Driver 등
manager/access.jdbc.url	JDBC connection url	jdbc:oracle:thin:@127.0.0.1 :1521:orcl, jdbc:mysql://127.0.0.1:3306/ GlueMaster 등
manager/access.jdbc.username	JDBC connection User Name	DB 에 설정된 username. 예)gluemast,glueuser
manager/access.jdbc.password	JDBC connection password	DB 에 설정된 password. 예)gluemast,glueuser

 Data Source를 직접 설정할 경우
    #GlueMaster Manager Setting
    manager.datasource.name=managerDS
    manager.jdbc.driver=oracle.jdbc.driver.OracleDriver
    manager.jdbc.url=jdbc:oracle:thin:@127.0.0.1:1521:orcl
    manager.jdbc.username=gluemast
    manager.jdbc.password=gluemast
 Data Source를 WAS에서 설정한 JNDI로 사용할 경우
    #GlueMaster Manager Setting JNDI
    manager.datasource.name=managerJndiDS
    manager.datasource.jndiname=java:comp/env/jdbc/oracle/GlueMaster

    #Is Master History
    manager.ismasterhistory=true
