이행 가이드

목차

  1. GlueMaster 이행 개요
  2. GlueMaster Migration Configuration
    1. MASTER_ACCESS 등록
    2. rmi.xml
    3. Gluemaster.properties
    4. Web Module 설정
    5. Standalone Module 설정
    6. 별첨(accompanying)

1. GlueMaster 이행 개요

■ GlueMaster Migration Flow

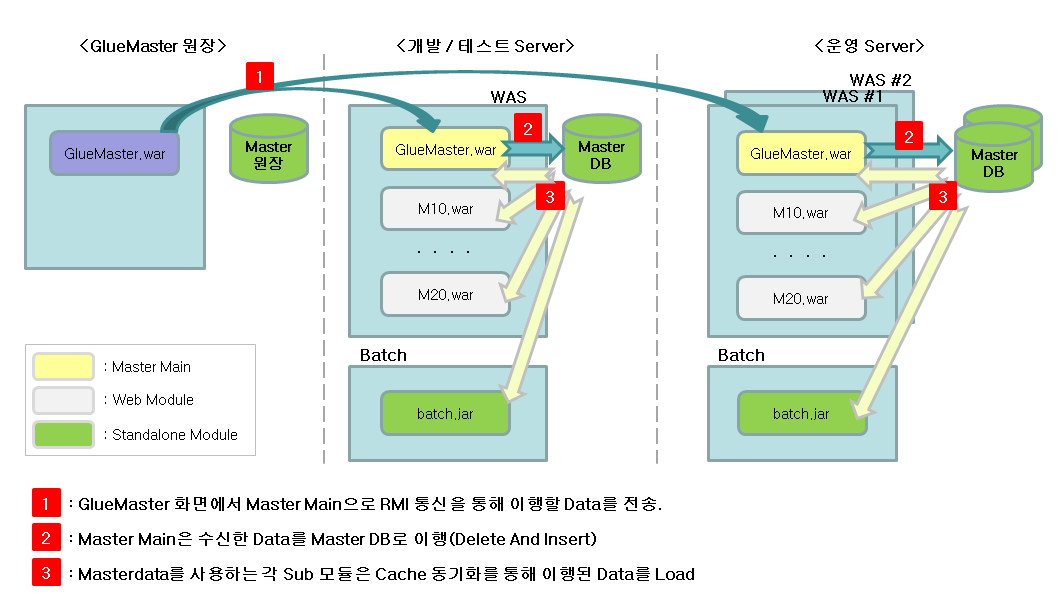

그림 : GlueMaster Migration Flow
GlueMaster Migration Flow
※ 위 그림은 GlueMaster System 구현 예로 구성 방법에 따라 변경될 수 있다.
- GlueMaster.war는 Glue Master를 관리하기 위한 화면 Web Module이다.
- M10.war, M20.war는 Biz를 구현한 Web Module의 예이다.
※ GlueMaster.war가 반드시 Master Main일 필요는 없으며 DB당 Main이 하나 이상일 수도 있다.

2. GlueMaster Migration Configuration

A. MASTER_ACCESS 등록

- 등록방법 : GlueMaster > 마스터 관리 > Access 관리 화면에서 Target System을 등록
- 등록 예 :

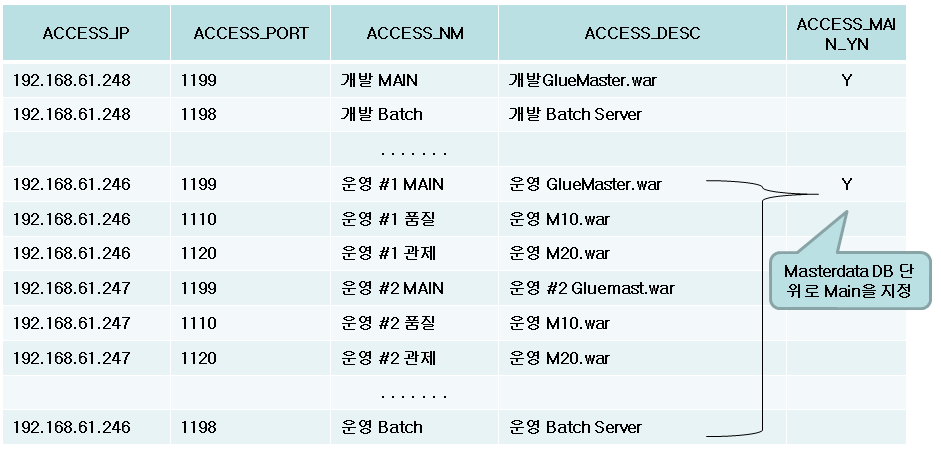

그림 : GlueMaster Migration Configuration example
GlueMaster Migration example
※ Standalone Module을 포함한 Web Module에 Access Port를 지정한다.
※ 메인여부(ACESS_MAIN_YN) 설정
- 일반적으로 DB당 하나의 Main을 지정한다.
※ RMI Port(ACCESS_PORT) 설정
- 특별한 규칙은 없으며 각 모듈을 구분할 수 있으면 된다.
- 위 예에서는 Main Module은 1199로 biz module은 11 + ‘module sequence’로 naming함
(Default RMI Port는 1099임)

B. rmi.xml

RMI 통신을 하기 위해 아래 내용을 WEB-INF/rmi.xml에 작성하여 war에 포함시킨다

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE beans PUBLIC "-//SPRING//DTD BEAN//EN" "http://www.springframework.org/dtd/spring-beans.dtd">
<beans>
    <bean id="placeholderConfig" class="org.springframework.beans.factory.config.PropertyPlaceholderConfigurer">
        <property name="location" value="file:${CONFIG_PATH}/GlueMaster.properties" />
        <property name="ignoreUnresolvablePlaceholders" value="true" />
    </bean>

    <bean id="jcsAdminService" class="com.poscoict.app.glue.master.access.rmi.impl.JCSAdminServiceImpl" />

    <bean class="org.springframework.remoting.rmi.RmiServiceExporter">
        <property name="service" ref="jcsAdminService" />
        <property name="serviceName" value="JCSAdminService" />
        <property name="serviceInterface" value="com.poscoict.app.glue.master.access.rmi.JCSAdminService" />
        <property name="registryPort" value="${access.rmi.registryPort}" />
    </bean>
</beans>

C. Gluemaster.properties

      . . . . .
access.querypath=access-query/oracle
access.rmi.registryPort=1199
※ GlueMaster.properties에 RMI Listen을 위한 Port를 지정해야 한다.
※ Listen Port는 MASTER_ACCESS에 지정한 값으로 설정한다.

D. Web Module 설정

Web.xml에 아래 내용을 추가

      . . . . .
  <context-param>
      <param-name>contextConfigLocation</param-name>
      <param-value>/WEB-INF/rmi.xml</param-value>
  </context-param>
  <listener>
      <listener-class>org.springframework.web.context.ContextLoaderListener</listener-class>
  </listener>
※ RMI 통신을 위해 org.springframework.remoting.rmi.RmiServiceExporter가 JVM에서 떠 있어야 하며 이를 위해
- Web Module은 Listener로 등록

E. Standalone Module 설정

Bean Object를 생성한다.(applicationContext.xml 에 추가)

      . . . . .
<bean class="sample.glue.master.server.MasterRMIServerXXXX"/>

java Object를 생성한다.

      . . . . .
public class MasterRMIServerXXXX {

    public MasterRMIServerXXXX() {
       this.RMIServerTest();
    }

    public void RMIServerTest() {
        ApplicationContext context = new GenericXmlApplicationContext("classpath:glue-master-access.xml");
}
※ JCS관련 jar 및[glue-master-access.xml] 파일을 해당 Batch에 넣어야 한다.

F. 별첨(accompanying)

 화면을 통한 이행 방법은 가이드 문서를 참고
   -  GlueMaster_v2.0.0_사용자_Guide_[version].doc
